遠傳水表的RS-485接口，簡單來說，就是它用來和數據采集器通信的“嘴巴”，標準是?RS-485?，核心是?差分信號傳輸?，抗干擾強，能連很多表，適合長距離傳輸。
一、核心定義與電氣特性
1?、信號傳輸方式?：采用?差分信號?傳輸，通過兩根信號線（A和B）之間的電壓差來表示邏輯狀態，有效抑制共模干擾，抗噪聲能力強。?
2、邏輯電平定義?：
①正邏輯電平?：+2V 至 +6V（表示邏輯“1”）
②?負邏輯電平?：-2V 至 -6V（表示邏輯“0”）?
3、接口類型?：通常為?9針接口?（DB-9），其中?3號腳（A-）?和?8號腳（B+）?為信號線。
二、主要要求與規范
- ?通信方式?：?半雙工?，同一時間只能發送或接收數據。
- 驅動能力?：支持?32個單位負載?，可連接多達32臺設備。
- 傳輸距離與速率?：
- ?最大傳輸距離?：標準值?4000英尺?（約1200米），實際可達?3000米?。
- ?傳輸速率?：最高?10Mbps?，但速率越高距離越短。
- ?電氣參數?：
- ?共模輸入電壓范圍?：-7V 至 +12V。
- ?差模輸入電壓?：大于0.2V。
- ?驅動輸出電壓?：在負載阻抗54Ω時，為1.5V至5V。
- ?接線規范?：
- ?線纜?：使用?屏蔽雙絞線?，屏蔽層?單端接地?。
- ?終端電阻?：總線兩端各加一個?120Ω?終端電阻。
- ?電源?：通常為12V，需注意線路壓降。
三、實際應用注意事項
- ?接線順序?：A和B線必須同序，反接會導致通信失敗。
- ?總線拓?fù)?/strong>?：采用?手拉手總線型?，禁止星型連接。
- ?終端電阻?：確?？偩€兩端各有一個120Ω終端電阻，否則信號會反射。
- ?電源管理?：長距離傳輸時需考慮壓降，必要時分段供電或加粗線徑。

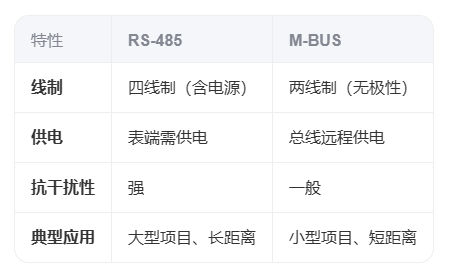

四、與M-BUS接口的對比
?總結?：RS-485接口是遠傳水表實現可靠、遠距離通信的關鍵，接線時務必注意?A/B線順序?和?終端電阻?的配置。
